作業場所 — 🖥️ GeoSpace 画面4. アンカー設置・座標測定 が完了し、座標 4 組が記録されている必要があります。
このステップが終わると、アンカーが実際に測位信号を発信しはじめます。 図面配置 → クラスター の順に進めます。 (ハードウェア登録は ステップ4 ですでに完了しています。)

1. 図面配置

測定した座標を図面上に入力します。
1

図面配置・無線設計を開く

下図の番号順に進めます。

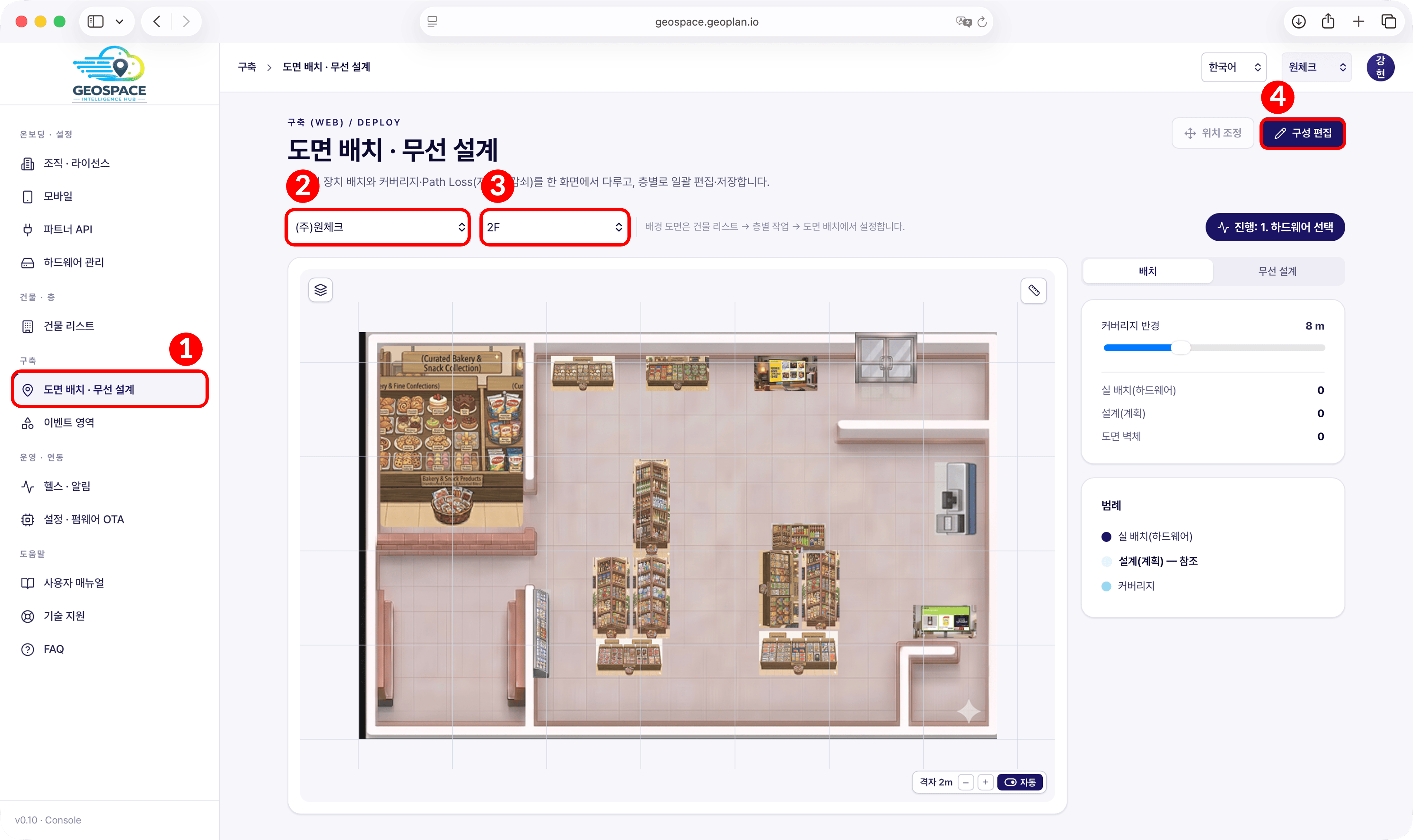

図面配置・無線設計の画面 — 番号順に進めます

図面配置・無線設計 — 1 メニューへ移動 · 2 建物を選択 · 3 フロアを選択 · 4 編集

  1. サイドバーで 構築 → 図面配置・無線設計 へ移動します。
  2. 建物を選択します。
  3. フロアを選択します。
  4. 右上の [編集] を押します。
2

ハードウェアの選択

編集を押すと、右側に ハードウェア → 位置配置 → クラスター の 3 ステップのウィザードが開きます。 編集を押す前の画面右側には、このフロアの現況が数値で表示されます。下の カバレッジ半径 スライダーは図面に円を描いて見せる表示オプションのため、測位には影響しません。 このステップで行う配置はすべて 実配置 です。

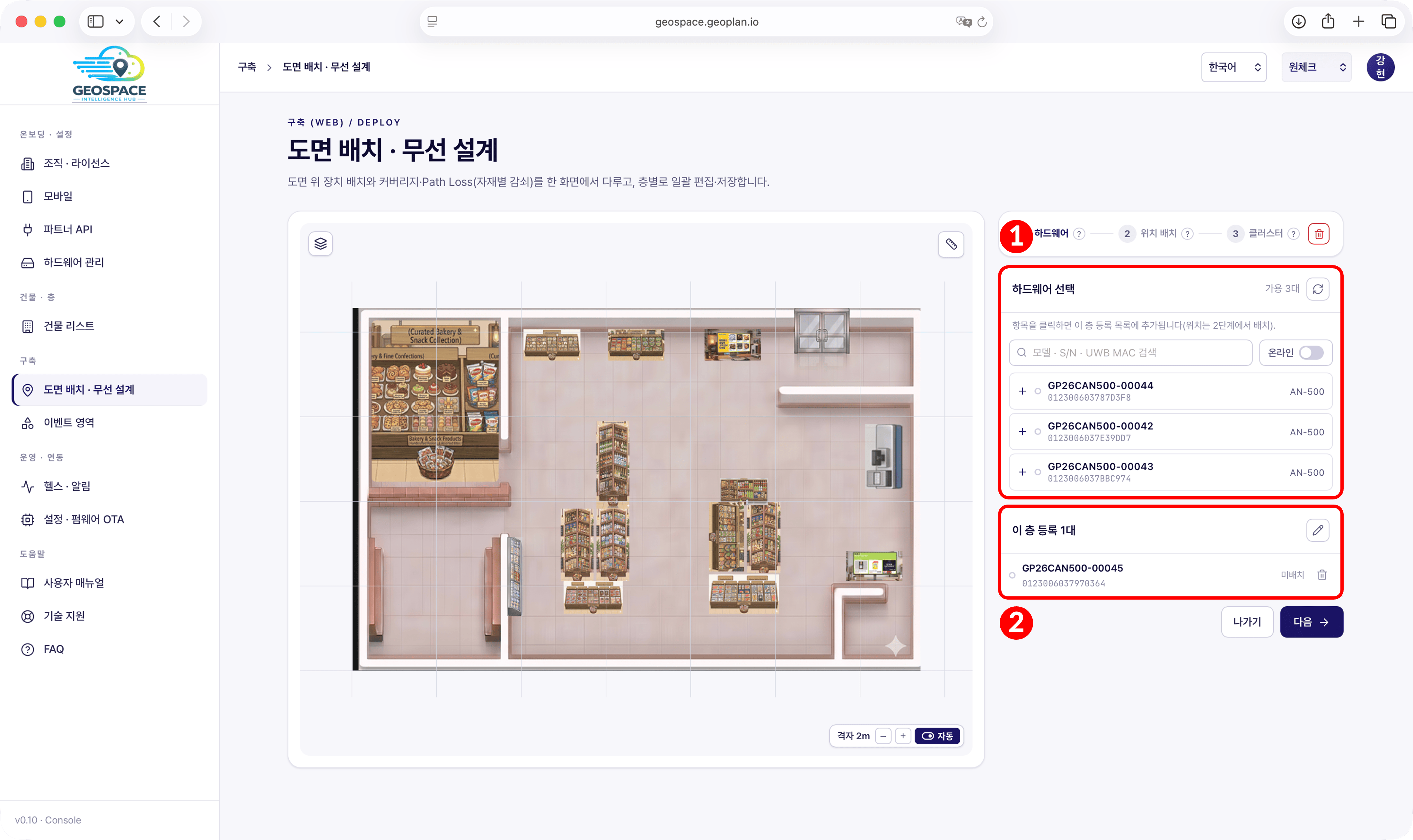

ハードウェアの選択 — リストからアンカーを追加すると、このフロアの登録に表示されます

ハードウェアの選択 — 1 リストの [+] でアンカーを追加 · 2 追加すると「このフロアの登録」リストに表示(図は追加前の 0 台の状態)

  1. ハードウェアの選択 リストで、配置するアンカーの [+] を押します。
  2. 下の このフロアの登録 リストに追加されたことを確認します。
リストにアンカーが表示されない場合 — リストに表示される条件は 3 つあります。
  1. ハードウェア登録(ステップ4)を終えた機器であること
  2. そのうち 図面にまだ配置されていない アンカーのみが表示されること
  3. オンライントグルはオフ(OFF) のままにしてください — オンにするとリストが空に見えることがあります。
3

位置配置 — 座標を直接入力

画面上部の配置方式は 手動配置 のままにします。 装置を図面上の実際の設置位置へ ドラッグ しておおよそ置いたあと、「配置済み」リストで 最終座標 (x, y) は 現場で測定した値 を数値で直接入力してください。 ドラッグだけで済ませると目測の誤差がそのまま残ります。4 台すべて入力したら [次へ] でクラスターのステップに進みます。 座標の入力欄は 左が X(横)、右が Y(縦) で、Y は図面の 上へ行くほど大きくなります。 (配置画面では X・Y のみ入力します — 測定しておいた Z(設置高さ)は別途記録だけしておいてください。)
位置配置の画面

位置配置の画面(ドラッグ&ドロップ) — 図は作業途中の状態のため、アンカーの位置が下の例の表と異なる場合があります

この画面の座標は図面画像が基準です — 原点 (0, 0) は画像の左下端です。 図面に壁の厚みや出入口前の余白が含まれていると、部屋の角が画像の原点からその分だけ離れており、 この距離を オフセット と呼びます。オフセットを反映しなくても測位自体は動作しますが、 アプリで 自分の点とゾーンがその距離だけずれて見えます。
図面画像の原点と部屋の内側のアンカー開始点の差 — オフセット (0.6, 1.5)

なぜオフセットが必要か — 画像の原点 (0, 0) は図面画像の左下端(壁・出入口の余白を含む)で、部屋の内側のアンカー開始点はそこから (0.6, 1.5) 離れています。この差がオフセットです

① 自分の現場のオフセットを確認 — 計算ではなく画面から読み取ります

  1. 現場で原点 (0, 0) とした アンカー(部屋の左下)を、図面上の その角(壁の始点)へドラッグ します — 壁の角は図面上で目視できるため合わせられます。
  2. 「配置済み」リストに表示される座標を読み取ります。この値が自分の現場のオフセット です。

② 読み取った値によって入力方法が分かれます

上図の例はオフセットが 大きめ です — 図面画像に部屋の外の 出入口前のスペースまで 含まれているため、縦に 1.5 m も離れています。 図面を部屋に合わせて作成していれば、通常は壁の厚み程度(数 cm)のため、そのまま進めることになります。
以下は上図の現場(オフセット 0.6, 1.5)の計算例です — 皆さまの現場ではオフセットも測定値も異なるため、 数値ではなく 計算方法 だけを参考にしてください。
デモ現場の配置例 — デモ現場の「配置済み」リストに実際に登録されている値です。 新しい現場では 数値ではなく形(四隅の長方形) を参考にしてください。 現場1(縦型 5.63 × 11.25 m) 現場2(横型 約 12.4 × 7.3 m) — 横型の小規模店舗であれば、この表の をそのまま踏襲すれば大丈夫です。
図面画像に 実測の寸法と出入口の位置を文字で書き込んでおくと 原点・オフセットを図面からそのまま読み取れるため、 座標入力のミスが減ります — 設置前の準備・図面の準備 をご参照ください。

2. クラスター・装置適用

クラスター は、アンカーを 1 つの時刻同期グループにまとめる設定です。アンカー 4 台が互いに時刻を合わせることで 端末が位置を計算でき、この設定を実際の機器へ配信するのが 装置適用 です。 このステップが完了して、はじめてアンカーが測位信号を発信しはじめます。
開始前の確認 — アンカー 4 台の電源がすべて入っているか確認してください。 画面でグレー表示されるアンカーはサーバーと接続されていない状態として見えているものですが、 電源が確実に入っていればそのまま進めて問題ありません(下の装置適用のステップを参照)。
マスターアンカー(initiator)とセッション ID の値は、サービス導入時に OneS1ght より別途ご案内します。 任意に指定せず、ご案内した値を入力してください。ご案内を受けていない場合は onesight-support@onecheck.co.kr までお問い合わせください。
1

接続リストの確認 → [次へ]

クラスタータブに入ると、まず 接続リスト が表示されます — このフロアに配置したアンカーの接続状態の一覧です。

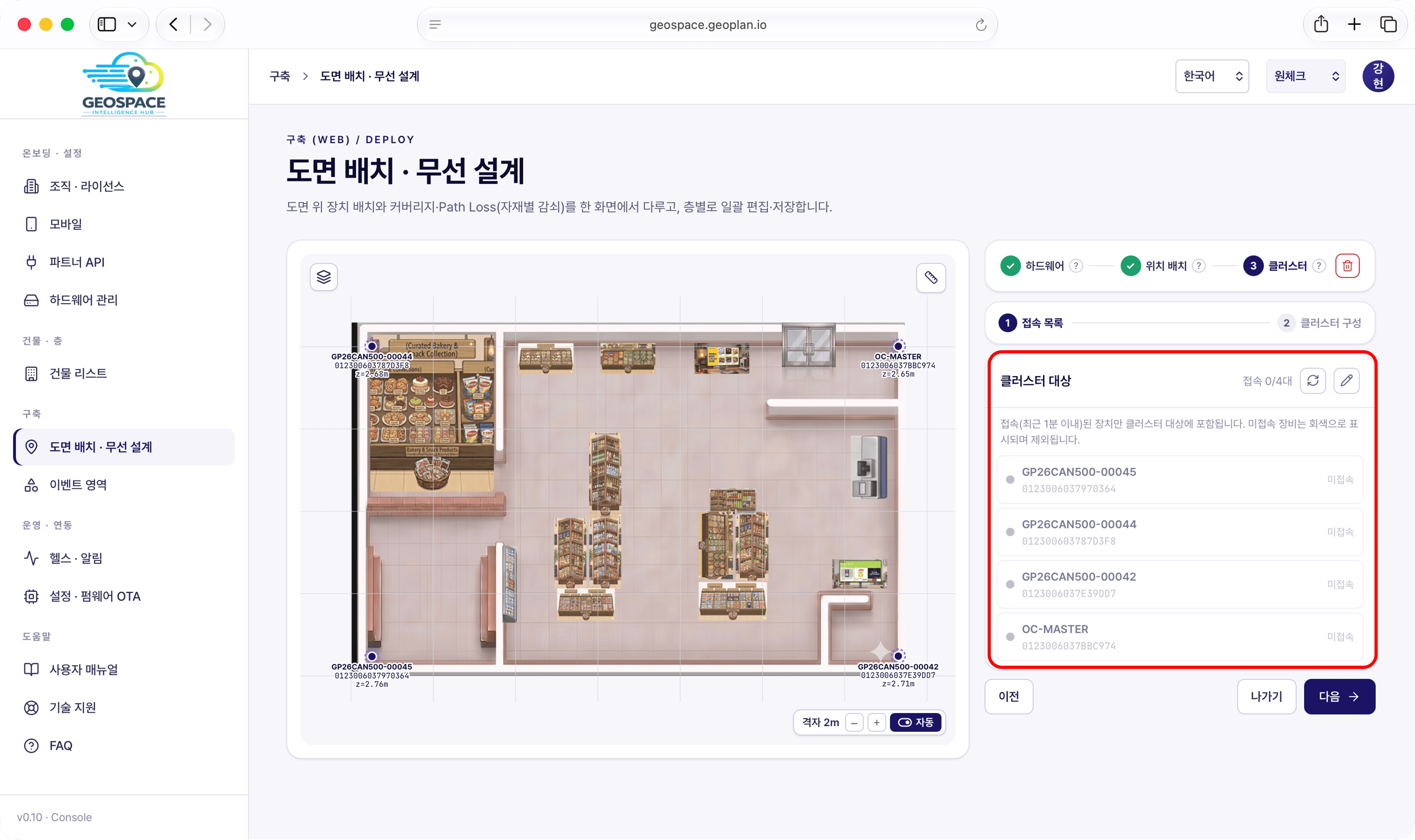

クラスターの接続リスト — アンカー 4 台と次へボタン

接続リスト — 1 アンカー 4 台の一覧 · 2 [次へ](図は 4 台とも「未接続」の状態 — 電源が入っていればそのまま進めます)

  1. 4 台がリストにあるか、現場で電源が入っているかを確認します。 画面の「接続(直近 1 分以内)された装置のみがクラスターの対象に含まれます。未接続の機器はグレー表示され、除外されます。」 という文言と 未接続 の表示は 正常な状況でも出ることがあります。アンカー 4 台の LED が 点灯していれば(赤でなければ) そのまま進めてください。
  2. [次へ] で進みます。
2

クラスター構成 — [+]でグループを作成 → 保存

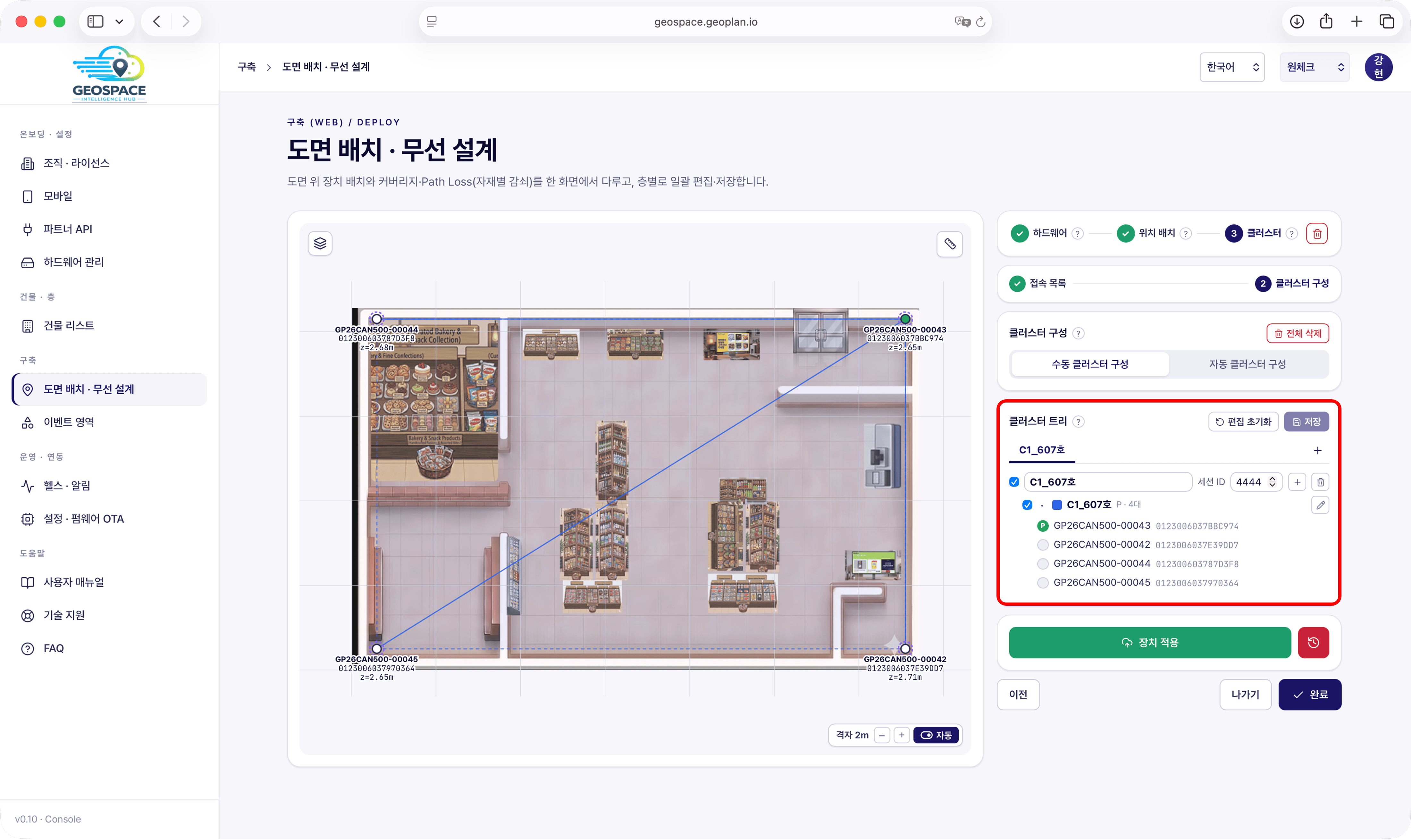

クラスターツリー — グループ、セッション ID、P ラジオ、保存、装置適用

クラスター構成 — 3 [+] グループ追加 · 4 セッション ID · 5 マスターアンカー P · 6 [保存] · 7 [装置適用](図はグループ 1 つに 4 台がまとまった状態)

  1. [+] を押してグループを 1 つ作成します。4 台の小規模現場ではグループ 1 つで十分です。
  2. セッション ID — ご案内した値をグループに入力します。
  3. マスターアンカー — ご案内したアンカーの P ラジオボタンをオンにします。 P をオンにしたアンカーは INP(マスター、initiator)、残りは RES(responder)として動作します。
  4. [保存] を押します。誤って操作してしまった場合は [編集初期化] で保存前の状態に戻せます。
3

装置適用 → [完了]

  1. [装置適用] を押すと設定がアンカーへ配信されます。保存していない変更がある場合は、先に保存するよう案内が表示されます。 未接続アンカーの警告が出ても [無視して装置適用] で進めたうえで [完了] を押します — 実際に動作しているかどうかは ステップ7 動作検証 で確認します。
確認ポイント — [装置適用] → [完了] まで押し、ツリーに 完了 バッジが付いていれば、このステップは完了です。 これでアンカーが測位信号を発信します — 実際に位置が取得できるかはステップ7で確認します。
アンカーが 8 台を超える大規模な現場 では、クラスターを複数置くための追加ルール(Secondary クラスター・重複)が必要です — この場合は onesight-support@onecheck.co.kr までお問い合わせください。4 台の小規模構築であれば上記の手順で十分です。

次のステップ

ステップ6 · 測位連携・キー発行

パートナーキーを発行して OneS1ght コンソールと連携します(SW 結合)。
