5. 측위 기능 활성화

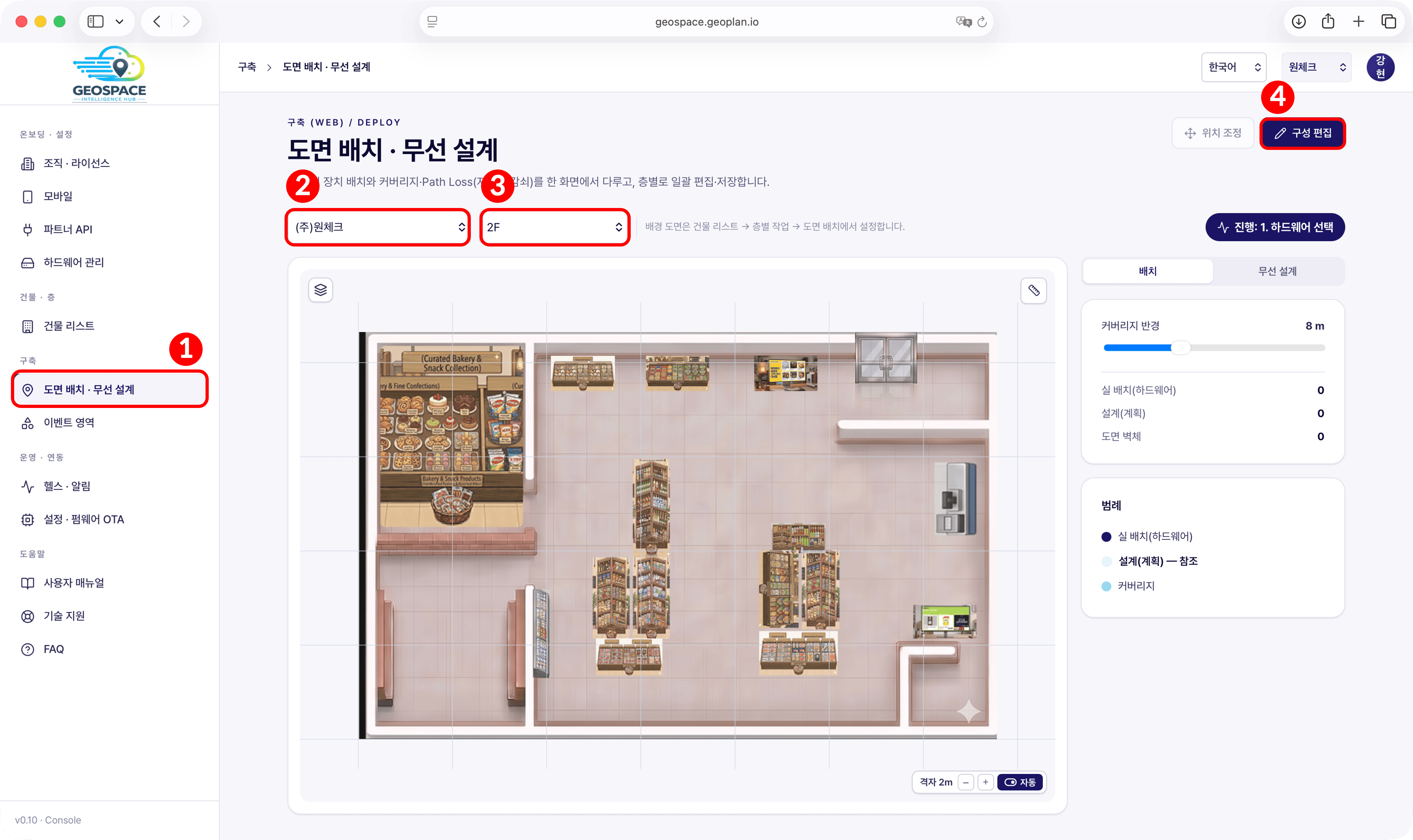

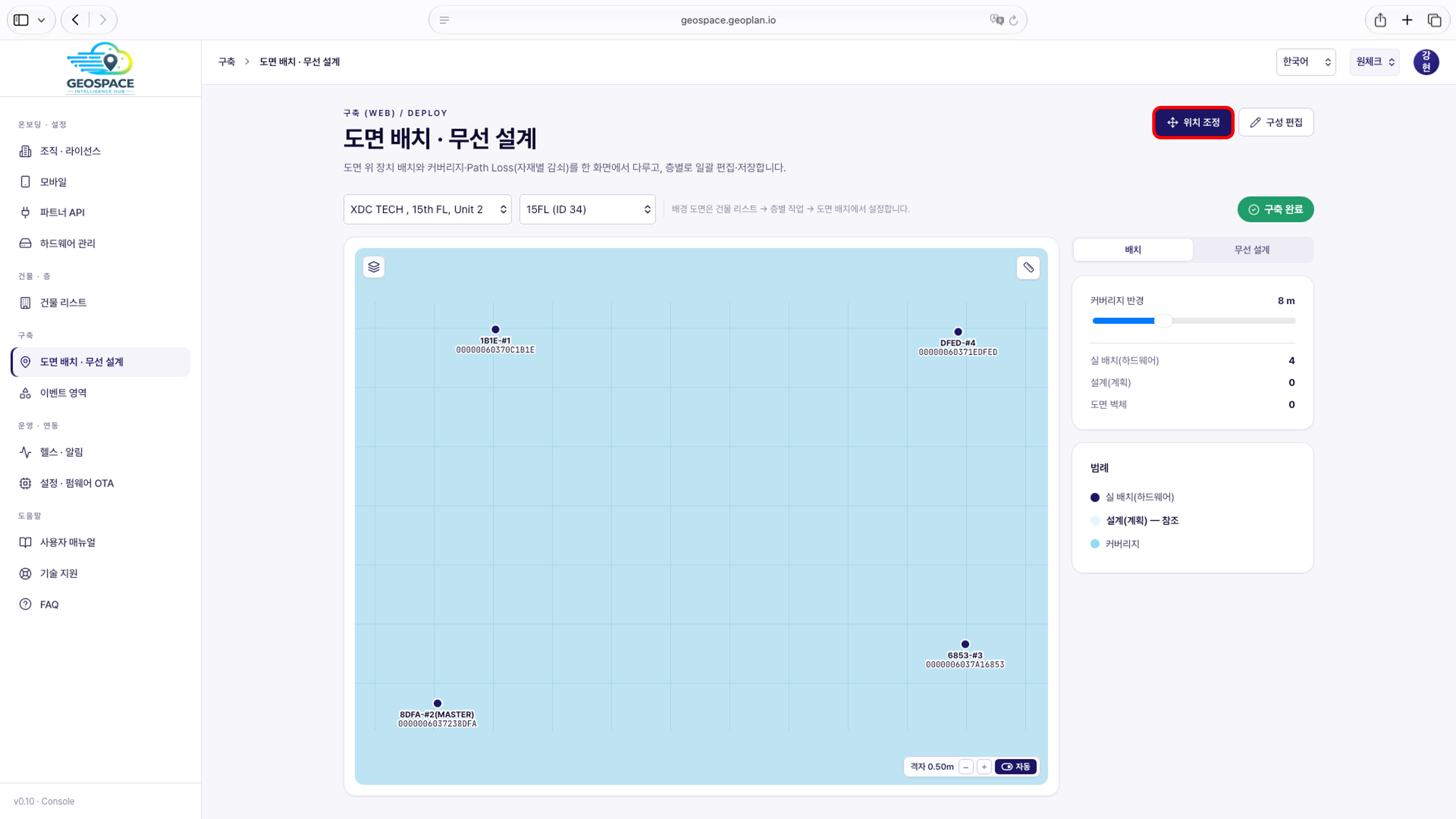

[도면 배치 · 무선 설계] 메뉴로 진입 후 빌딩과 층을 선택하고, 화면 우측 상단의 [구성 편집] 버튼을 클릭합니다. [구성 편집]을 클릭하면 우측에 하드웨어 → 위치 배치 → 클러스터의 3단계 설정 마법사가 표시됩니다.

​

1) 하드웨어 선택

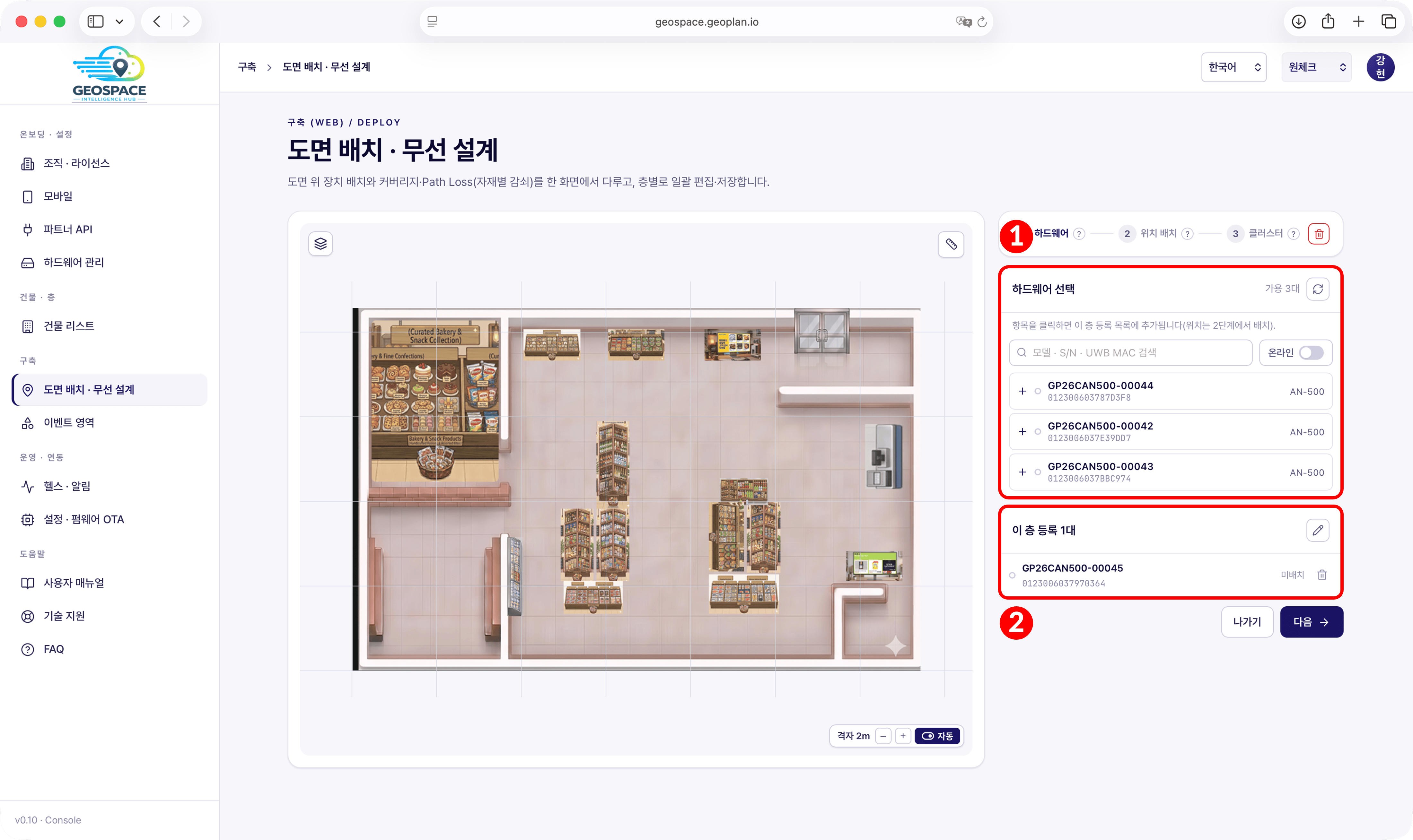

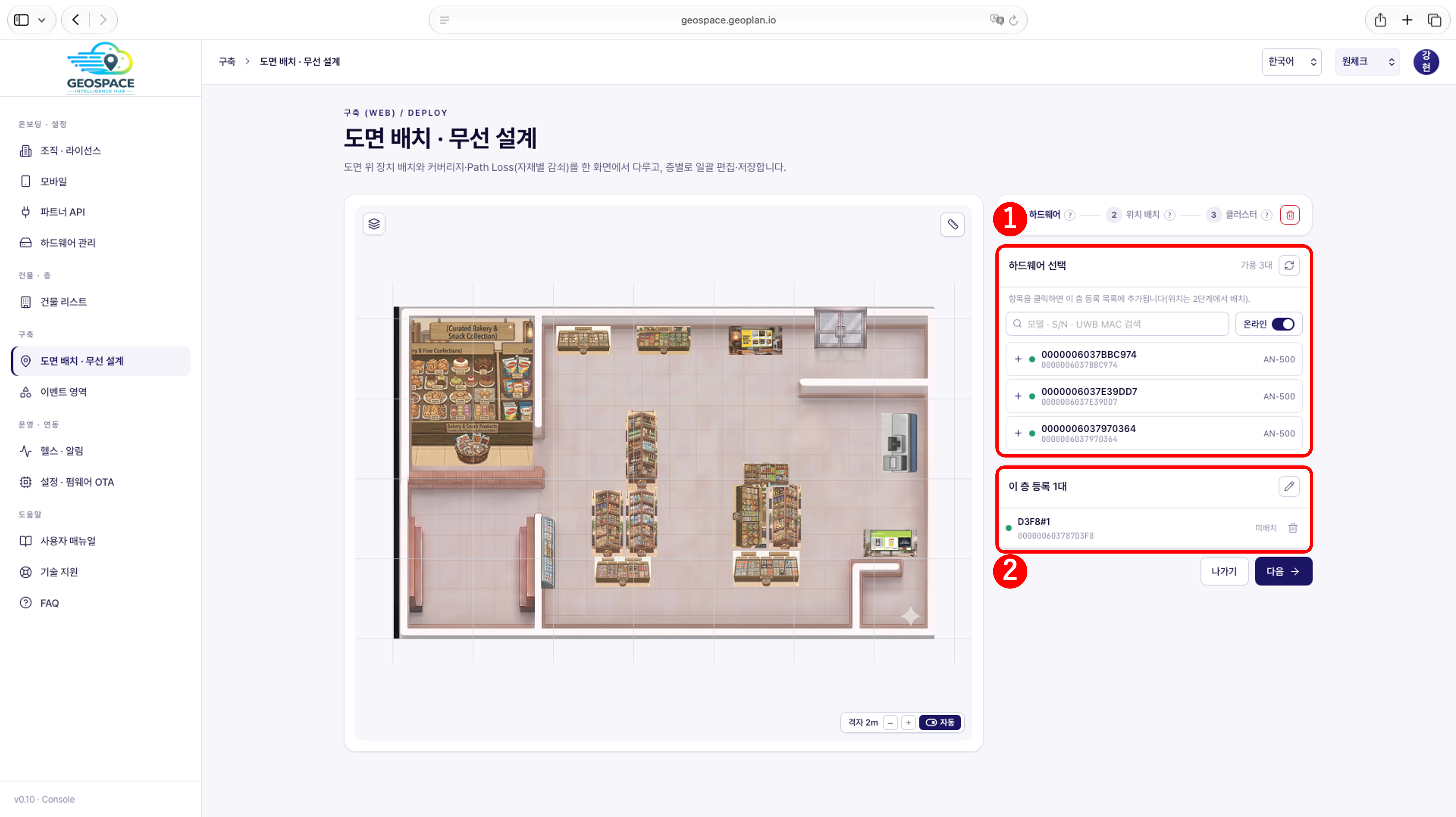

1. 하드웨어 선택 목록에서 배치할 로케이터의 [+]를 클릭합니다.
2. 추가한 로케이터가 ‘이 층 등록’ 목록에 표시되는지 확인 후 [다음]을 클릭해 다음 단계로 진행합니다.

​

2) 위치 배치

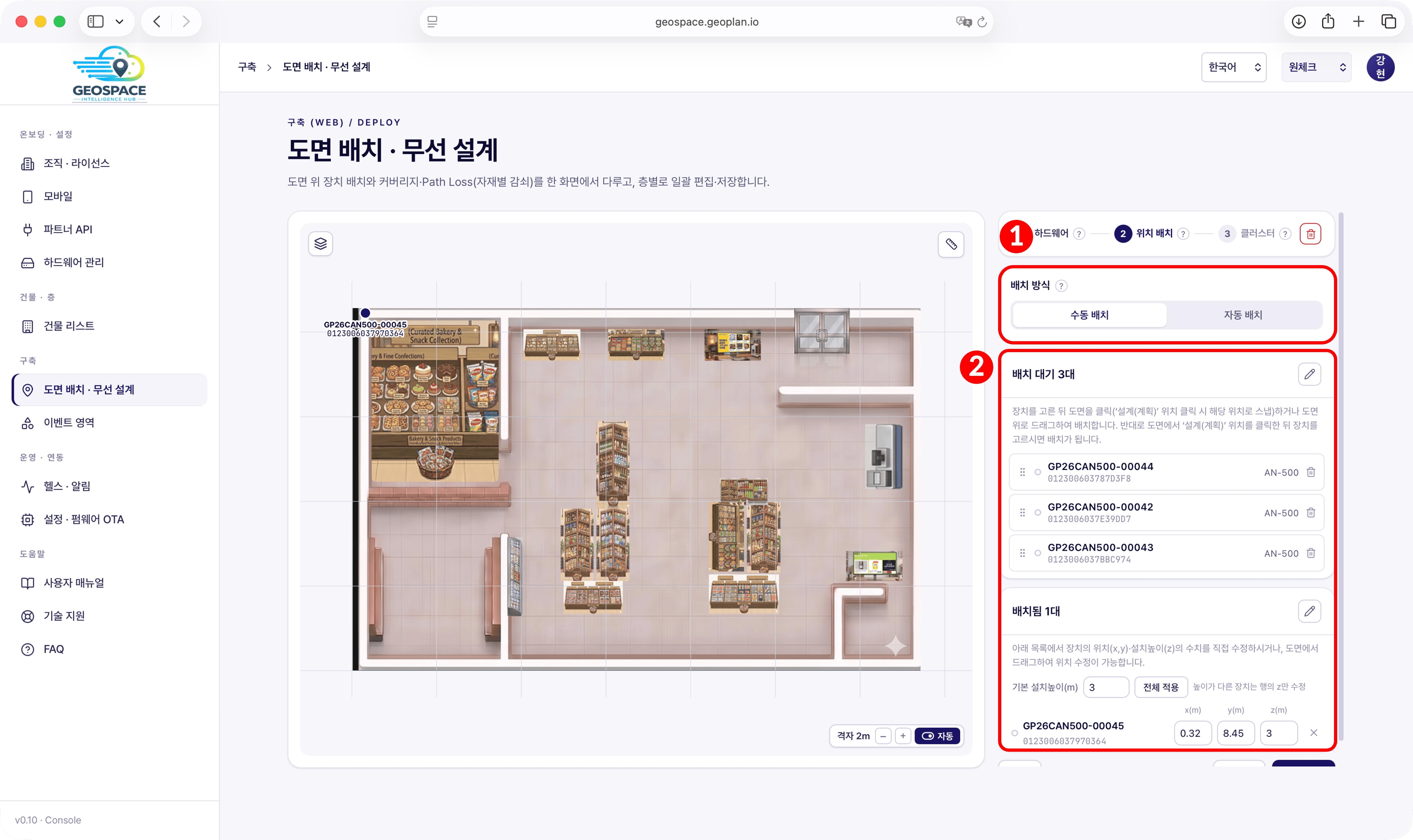

(1) 배치 방식 확인 화면 우측에서 배치 방식이 [수동 배치]로 선택되어 있는지 확인합니다.

• 자동 배치는 현재 준비 중인 기능이므로 사용하지 않습니다.

(2) 도면에 배치 ‘배치 대기’ 목록에서 로케이터를 선택하여 도면에 배치합니다. 로케이터를 도면 위 실제 설치 위치로 드래그하거나, 목록에서 로케이터를 선택한 후 도면의 해당 위치를 클릭합니다. 배치된 로케이터는 ‘배치됨’ 목록으로 이동하며, 배치한 위치의 좌표가 자동으로 표시됩니다.

• 설치 전 준비 단계에서 설정한 기준 방향에 따라 좌측 하단 모서리가 좌표의 기준점(개념적으로 0, 0)이 됩니다.
• 우측으로 갈수록 X 좌표가 증가하고, ‘윗변’으로 갈수록 Y 좌표가 증가하므로 공간 내 좌표는 모두 양수로 표시되어야 합니다.

표시된 로케이터 좌표를 설치 전 준비 단계에서 측정한 실측 거리와 비교하여 실측된 거리에 맞도록 좌표를 수정합니다. 예를 들어, 좌우로 마주 보는 두 로케이터의 X 좌표 차이는 두 로케이터 사이의 실측 가로 거리와 일치해야 합니다.

• 로케이터를 도면의 모서리에 배치하는 것 자체가 중요한 것이 아닙니다. 기준점을 기준으로 실측한 로케이터 간 거리를 좌표에 반영하고, 그 결과가 도면상의 실제 설치 위치와 일치하도록 배치하는 것이 중요합니다.
• 좌표를 실측값에 맞게 조정했을 때 도면에 표시된 로케이터 위치가 실제 설치 위치와 눈에 띄게 어긋난다면 도면의 스케일이 맞지 않는 것입니다. 이 경우 3. 공간 등록으로 돌아가 정확한 도면을 등록한 후 두 점 스케일 설정을 다시 진행합니다.

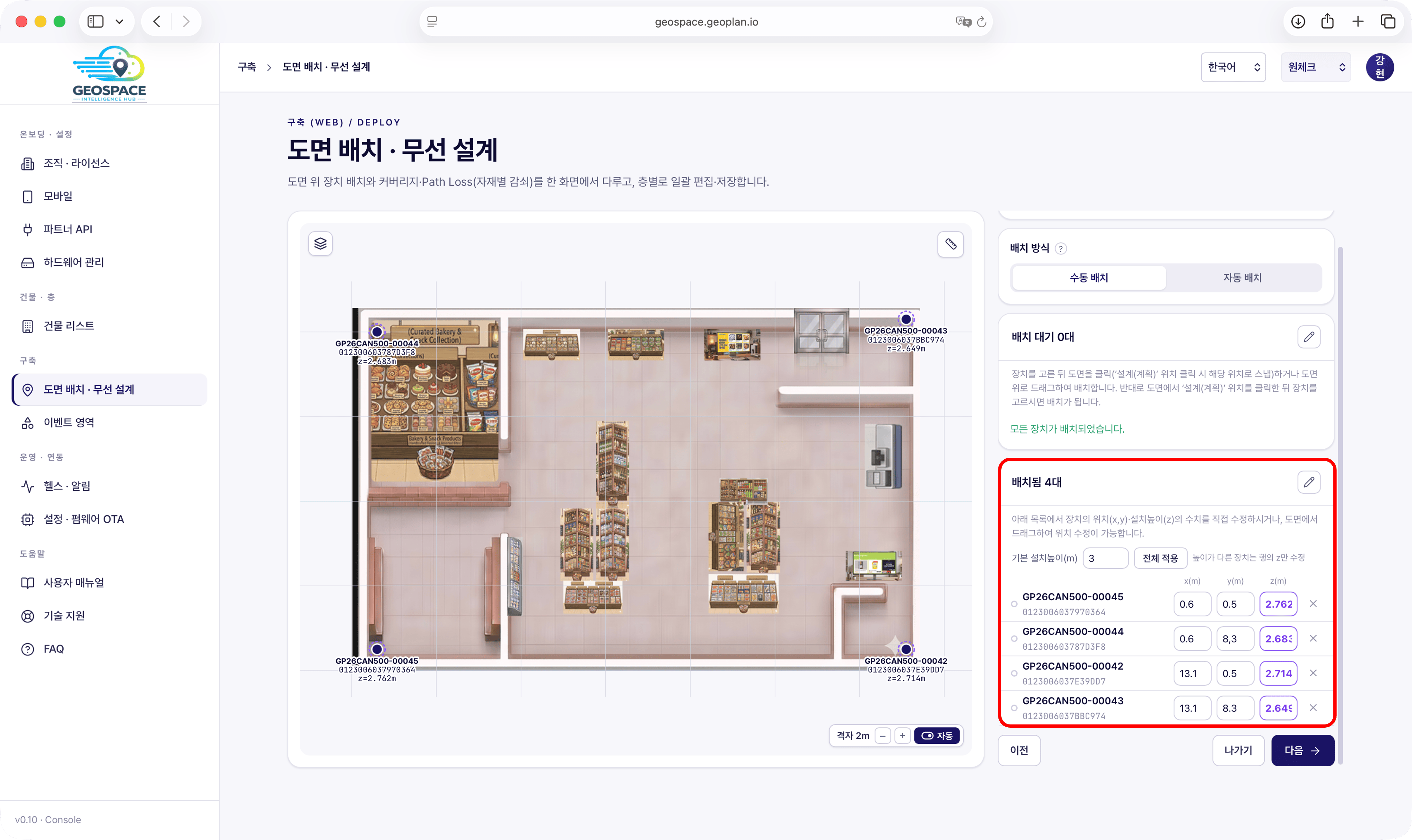

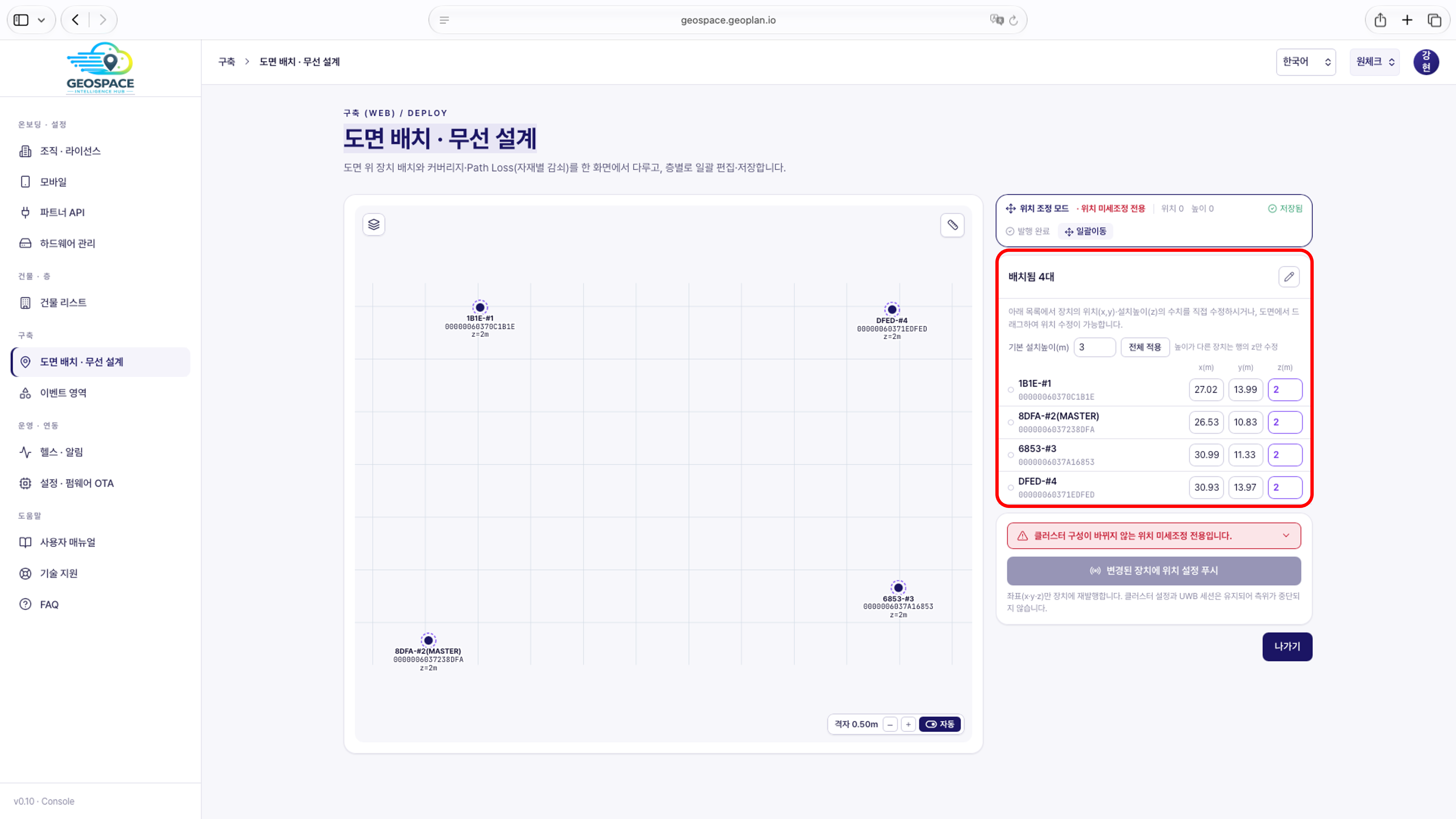

실제 공간은 완벽한 사각형이 아닌 경우가 많으므로 로케이터 간 거리가 서로 다를 수 있습니다. 이 경우 각 로케이터의 좌표를 미세 조정하여 실측값과 최대한 일치하도록 설정합니다. 실제 측위가 정상적으로 동작하는지는 7. 동작 검증에서 확인할 수 있습니다. (3) 설치 높이 입력 ‘배치됨’ 목록 위의 기본 설치높이(m) 에 설치 높이를 입력하고 [전체 적용]을 클릭하면 모든 로케이터에 같은 값이 적용됩니다.

• 높이가 다른 로케이터가 있는 경우 해당 행의 z(m) 값만 개별로 수정합니다.
• 위 그림은 로케이터마다 설치 높이가 조금씩 달라 z 값을 개별로 수정한 예시입니다.

로케이터 좌표 입력을 완료한 후 [다음]을 클릭하여 클러스터 설정 단계로 이동합니다.

​

3) 클러스터

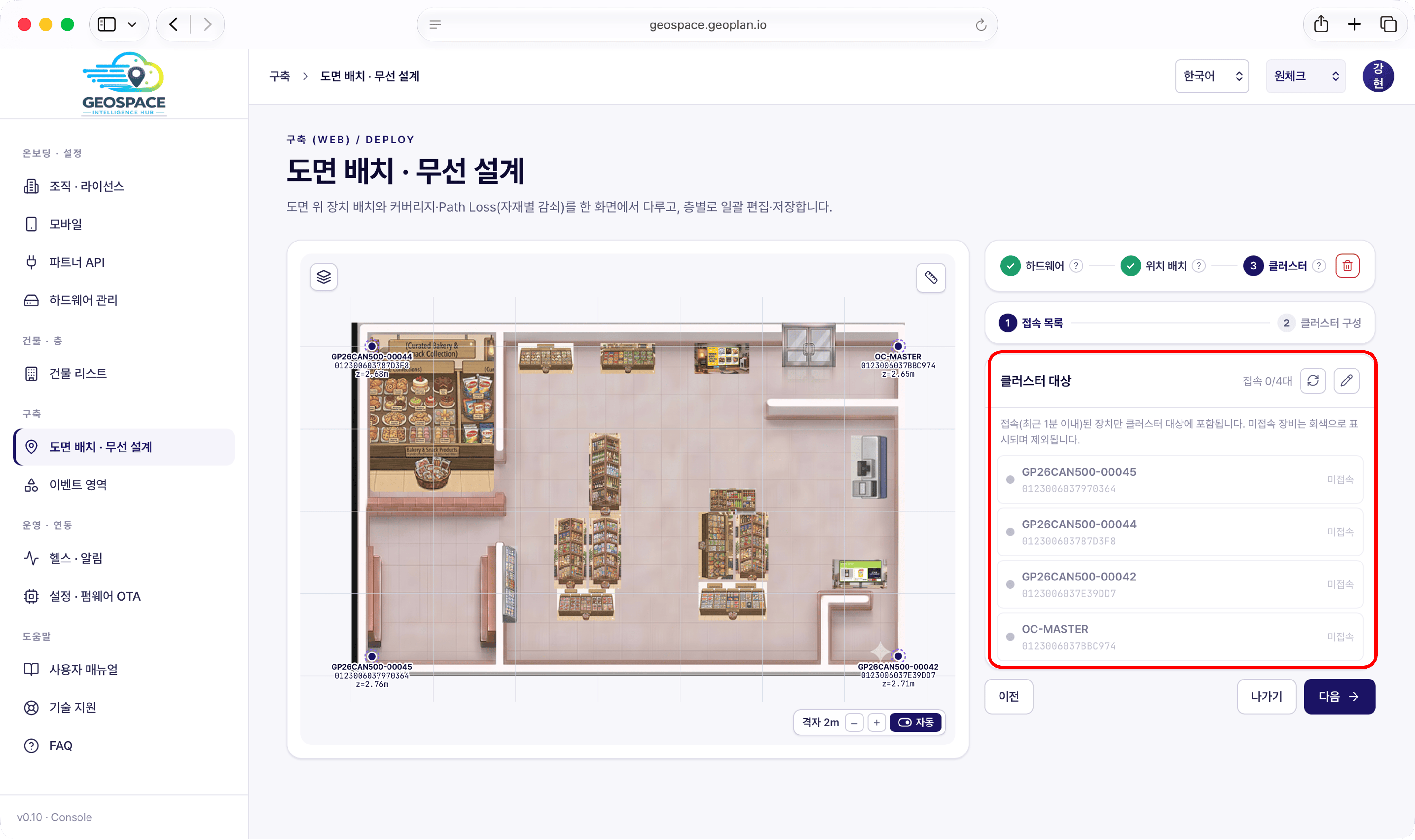

클러스터링은 여러 로케이터를 하나의 송출 그룹(클러스터)으로 구성하는 작업이며, 클러스터링을 완료해야 로케이터가 측위 신호를 송출합니다. 같은 클러스터에 속한 로케이터는 마스터 로케이터가 보내는 신호를 기준으로 서로 시각을 맞춥니다. 측위는 각 로케이터의 신호가 모바일 기기에 도착한 시간 차이로 계산되므로, 시각이 맞춰진 로케이터의 신호만 하나의 계산에 함께 사용할 수 있습니다. (1) 등록된 기기 확인 클러스터 탭에 진입하면 등록된 로케이터 목록이 표시됩니다. 로케이터 목록에서는 해당 층에 배치된 각 로케이터의 연결 상태를 확인할 수 있습니다.

• 목록에 해당 층에 배치된 로케이터가 모두 표시되는지 확인하고, 현장에서 각 로케이터의 전원 상태를 확인합니다.
• 목록 상단에는 “접속(최근 1분 이내)된 장치만 클러스터 대상에 포함됩니다. 미접속 장비는 회색으로 표시되며 제외됩니다.”라는 안내가 표시됩니다.
• 이 안내에 따라 일부 로케이터가 미접속(회색)으로 표시되더라도, 현장에서 해당 로케이터의 LED가 점등되어 있으면 그대로 진행합니다.
• [다음] 을 클릭하여 클러스터 구성으로 이동합니다.

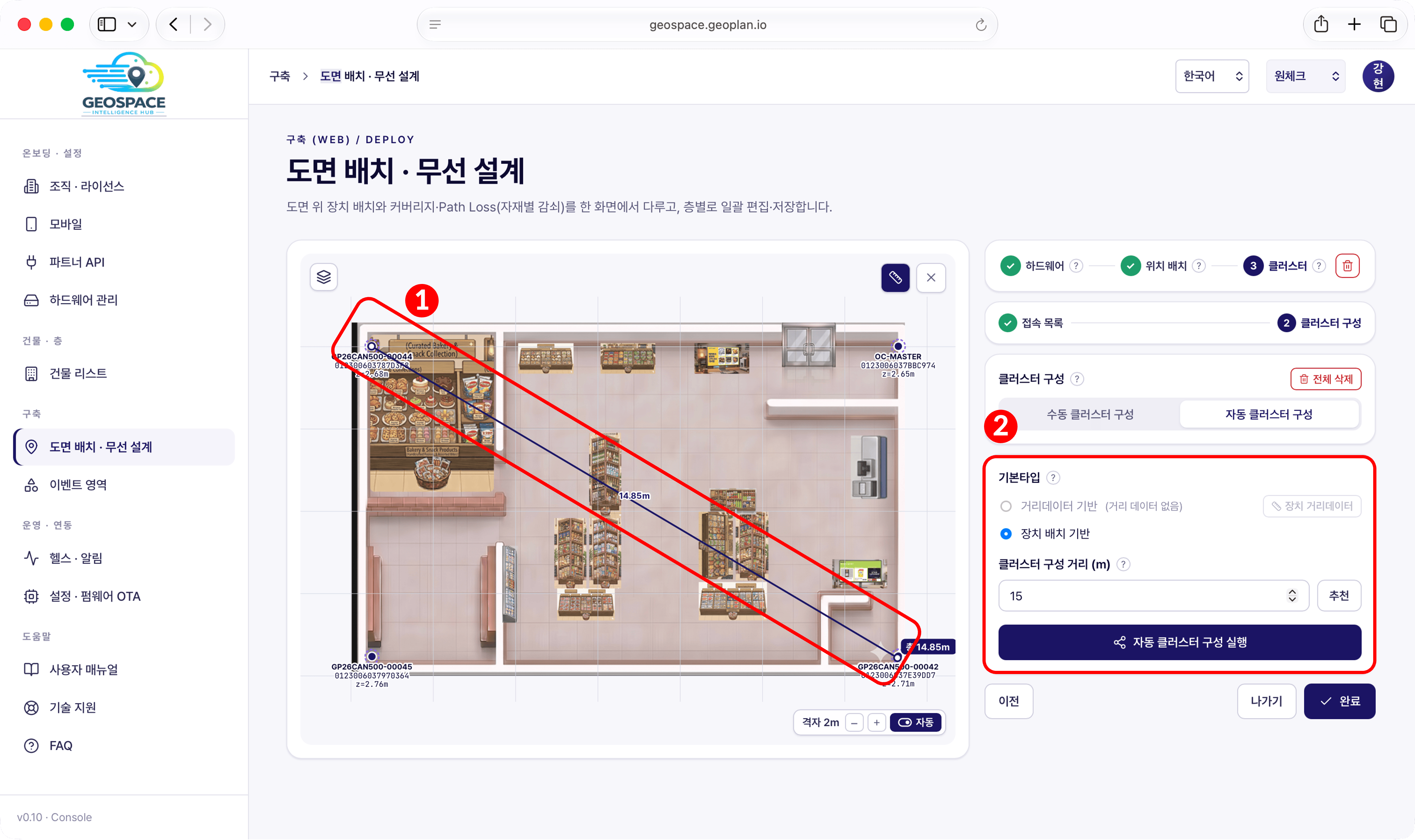

(2) 클러스터 구성 클러스터 구성은 두 단계로 진행합니다. 먼저 [자동 클러스터 구성] 에서 기준 거리를 입력하여 그룹을 생성합니다. 이후 [수동 클러스터 구성] 에서 생성된 그룹을 확인하고 세션 ID와 마스터 로케이터를 지정합니다. (마스터 로케이터(INP)와 세션 ID의 의미는 0. 개요 참조) ① 자동 클러스터 구성 입력한 거리를 기준으로 시스템이 클러스터를 1차로 구성합니다. 도면 우측 상단의 줄자(거리 측정) 버튼을 클릭한 후, 대각선으로 마주 보는 두 로케이터를 차례로 클릭합니다. Enter 를 누르면 측정이 종료되고 두 점 사이의 거리가 도면에 표시됩니다. (예: 14.85 m) 기본타입이 [장치 배치 기반] 으로 선택되어 있는지 확인합니다. [클러스터 구성 거리(m)] 에 측정한 대각선 거리보다 약간 큰 값을 입력합니다. (예: 측정값 14.85 m → 15 입력)

• [추천] 을 클릭하면 여유 있는 값이 자동으로 입력됩니다.

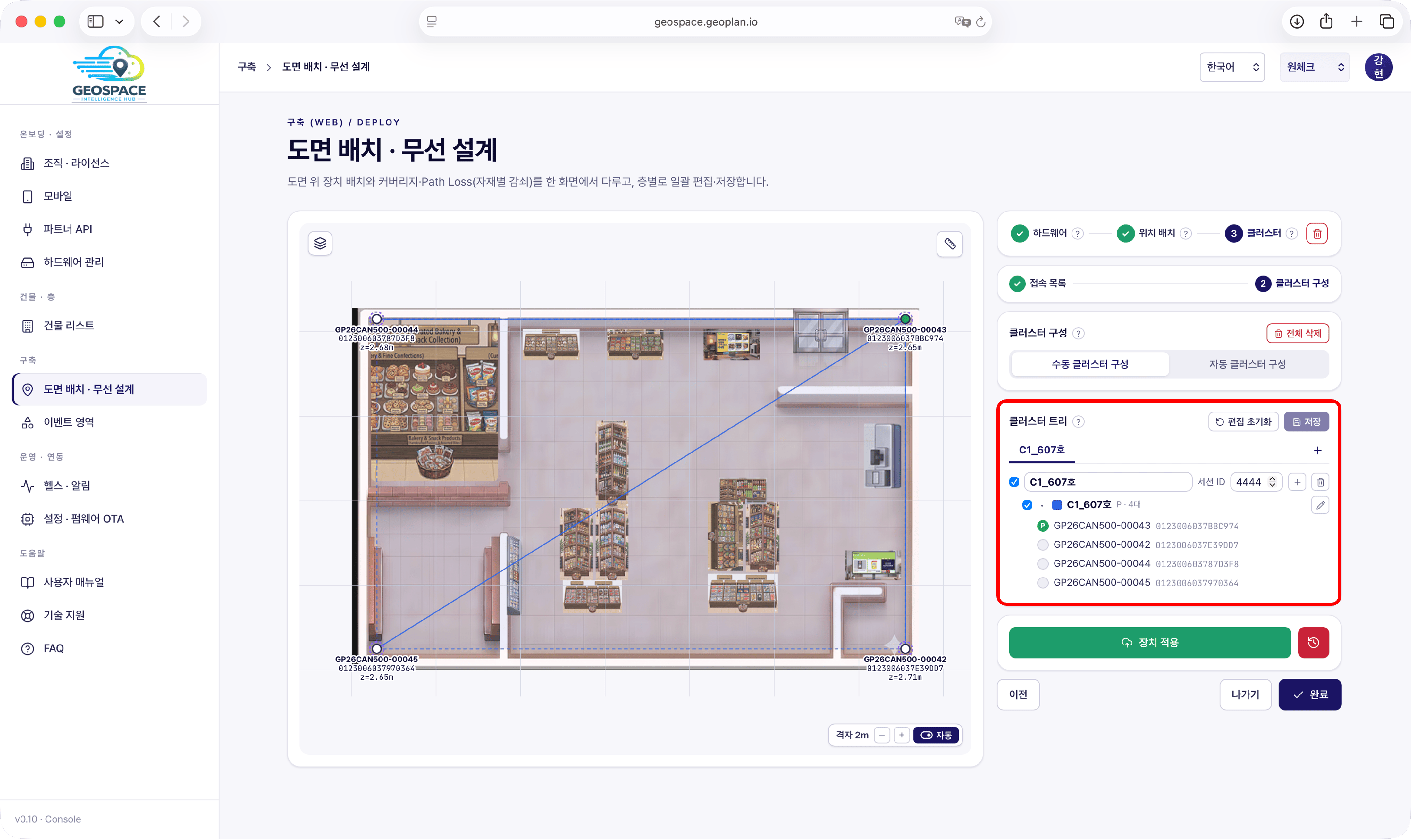

마지막으로 [자동 클러스터 구성 실행] 을 클릭하면 [수동 클러스터 구성] 화면이 표시됩니다. ② 수동 클러스터 구성 이후 [자동 클러스터 구성] 의 결과를 확인하고 최종 반영합니다. 그룹 행의 세션 ID 입력칸에 안내받은 값을 입력합니다. 클러스터 트리의 연필 아이콘을 클릭하여 마스터 로케이터를 설정합니다. 마스터 로케이터는 임의로 지정할 수 없으며, 반드시 사전에 안내받은 로케이터를 지정해야 합니다.

• 로케이터 목록에서 로케이터를 선택하면 해당 로케이터에 P 표시가 나타나며 마스터 로케이터로 지정됩니다.
• 마스터 로케이터는 클러스터마다 한 대만 지정할 수 있습니다.

기타 주요 버튼은 다음과 같습니다. (3) 적용 [장치 적용] 을 클릭하면 설정 내용이 로케이터에 반영됩니다. 저장되지 않은 변경 사항이 있는 경우 먼저 저장 안내가 표시됩니다.

• 미접속 로케이터 경고가 표시되는 경우에도 현장에서 전원 상태가 정상임을 확인했다면 [무시하고 장치 적용]으로 진행할 수 있습니다.
• 적용 완료 후 [완료] 를 클릭합니다.
• 실제 측위 동작 여부는 7. 동작 검증에서 확인합니다.

장치 적용 후 상태는 다음과 같이 표시됩니다.

​

체크리스트
