1) 로케이터 현장 설치

AN-500 앞면과 뒷면 — 뒷면 MAC 뒤 4자리를 앞면 라벨로 옮겨 적는 방법
  1. 라벨 표시
    • 뒷면 라벨의 UWB MAC 주소 뒤 4자리를 읽어, 로케이터 앞면에 마스킹테이프로 표시합니다.

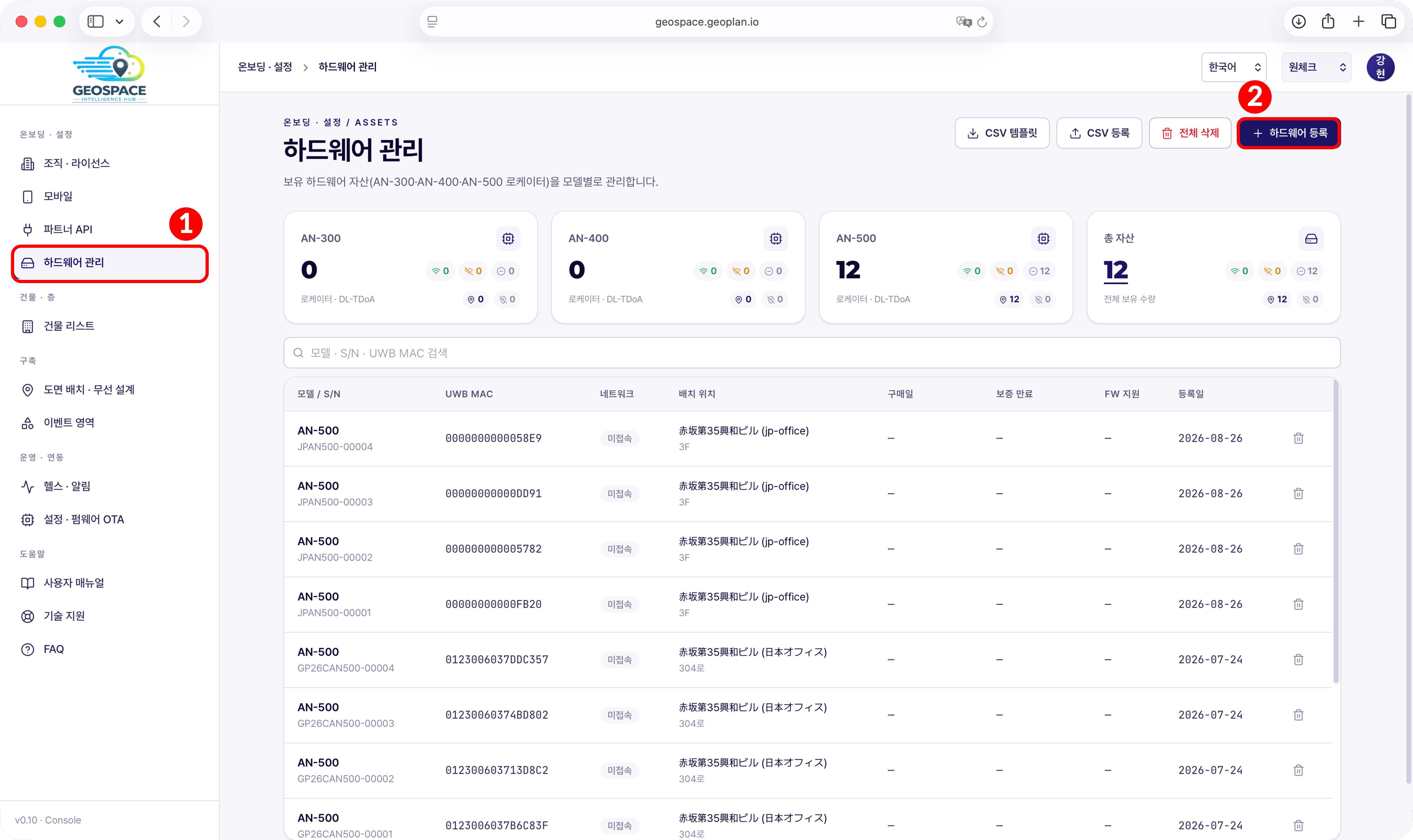

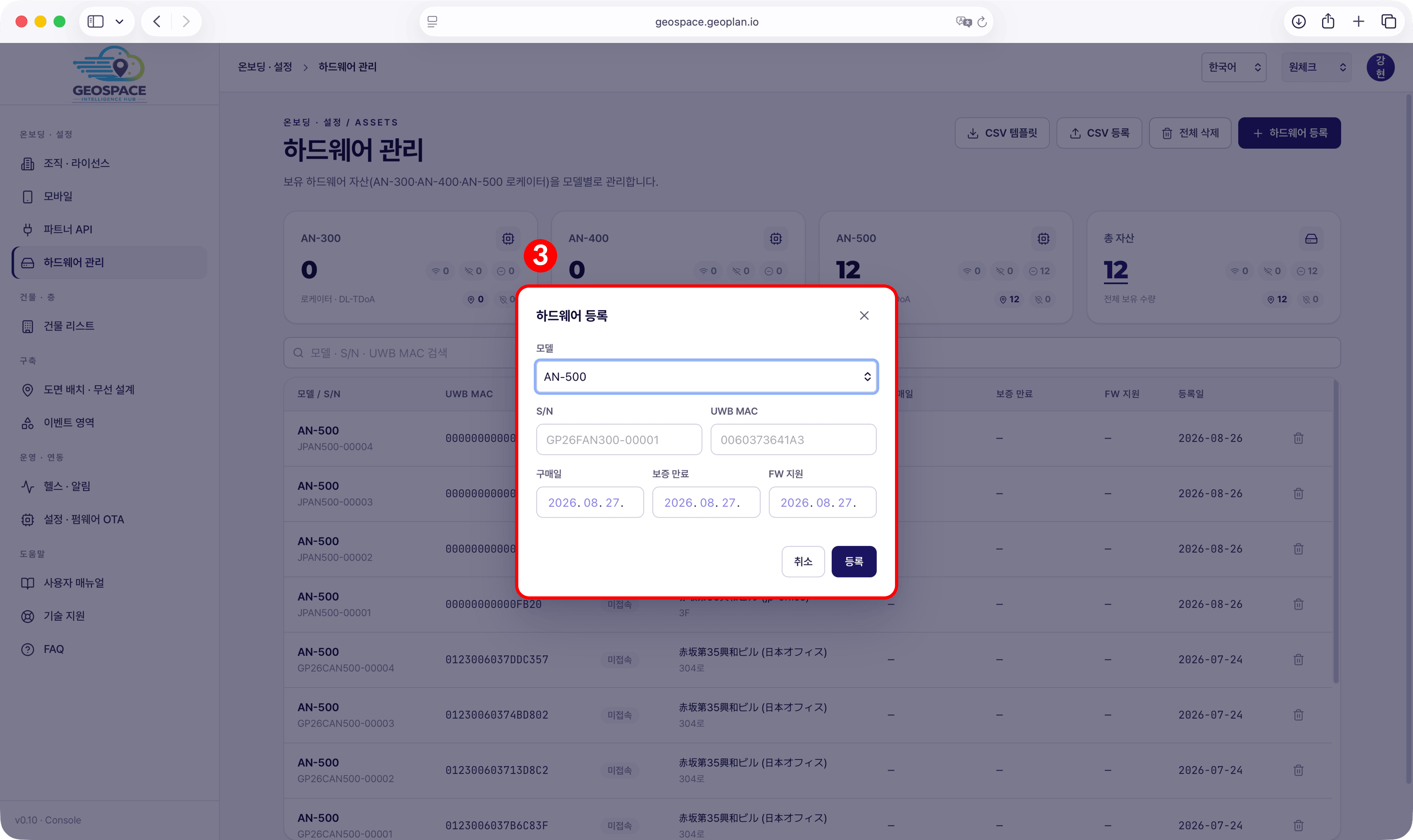

    • 설치 후에는 뒷면 라벨을 확인할 수 없으므로 설치 전에 표시합니다. 뒷면 라벨의 S/N과 UWB MAC 주소는 5. 하드웨어 등록에서 사용하므로, 설치 전에 라벨을 촬영해 둡니다.
    • 각 모서리에 배치된 로케이터를 쉽게 식별할 수 있으며, 6. 측위 기능 활성화의 도면 배치에서 어느 모서리가 어느 로케이터인지 대조할 때 사용합니다.
    • 앞면에 식별 정보가 부착된 상태로 배송된 경우에는 기존 표시를 그대로 사용합니다.
벽면 부착과 삼각대 거치 비교 그림 — 설치 높이, 로케이터 방향, 케이블 정리, 금속 이격
설치 방식은 벽면 부착(상설 설치용)과 삼각대 거치(임시·데모용) 두 가지입니다. 로케이터의 앞면 방향, 케이블 단자 아래 방향, 금속 이격 기준은 두 방식에 동일하게 적용됩니다.
금속 재질의 물체는 측위 신호에 영향을 줄 수 있으므로, 로케이터를 금속 재질의 물체(예: 선반, 기둥, 냉장 설비 등)와 가까운 위치에 설치하지 마십시오. 로케이터와 금속 재질의 물체 사이에는 최소 0.5 m 이상의 거리를 확보해야 합니다.
  1. 로케이터 부착
    • 감지 영역의 네 모서리에 로케이터를 설치합니다.
    • 설치 높이는 2.4~3 m를 권장하며, 3 m에 가까울수록 유리합니다. 최소 설치 높이는 2 m 이상입니다.
    벽면 부착 — 상설 설치용
    • 양면테이프를 사용하여 바닥에서 2.4~3 m 높이의 벽면에 로케이터를 고정합니다.
    • LED 표시창이 측위 영역 안쪽을 향하고, 케이블 단자가 아래쪽을 향하도록 세로로 설치합니다.
    • 로케이터의 뒷면(S/N 라벨 면)이 벽면에 닿도록 설치합니다.
    • 벽 모서리에 설치하는 경우 모서리에 최대한 가깝게 배치합니다.
    • 임대 공간의 경우 벽면 훼손 가능 여부를 사전에 확인합니다.
    삼각대 거치 — 임시·데모용
    • 벽면 훼손 없이 설치할 수 있어 데모 및 임시 설치에 적합합니다.
    • 책상 위에 설치하는 경우에도 로케이터 높이를 2 m 이상 확보합니다.
  2. 전원 연결
    • 각 로케이터에 USB-C 전원(5V/3A)을 연결합니다. 바닥을 지나는 전선은 종이테이프로 고정하여 케이블 걸림 및 이탈을 방지합니다.
    • 전원을 연결하면 로케이터 전면의 LED 두 개가 흰색으로 점등된 후, 부팅 상태에 따라 색상이 변경됩니다. 장치의 상단과 하단에 각각 LED가 있으며, 상단 LED는 UWB 초기화 상태를, 하단 LED는 장치의 부팅·네트워크·서버 연결 및 데이터 전송 상태를 표시합니다. 색상별 상태 및 의미는 아래 이미지와 표를 참고합니다.
AN-500 LED 위치와 상태 — 위쪽 UWB LED와 아래쪽 상태 LED, 전원 연결 직후의 부팅 색 변화와 하드웨어 등록 완료 후의 정상 상태
상단 LED 하단 LED
현장에서 보이는 상태
  • 하드웨어 등록(Wi-Fi 설정) 전: 상단 초록, 하단 노랑
  • 이전에 Wi-Fi를 설정한 적이 있는 장비: 하단이 자주색·하늘색으로 번갈아 깜빡임 (저장된 Wi-Fi로 IP 할당 대기)
  • 하드웨어 등록 뒤: 상단 초록, 하단 파랑 (서버 연결 성공)
등록 전의 두 상태는 모두 정상이며, 5. 하드웨어 등록에서 현장 Wi-Fi를 설정하면 파랑으로 바뀝니다.
  • 실제 측위 동작 여부는 도면 배치 및 클러스터 설정을 완료한 후 8. 동작 검증에서 확인합니다.

체크리스트

아래 항목이 모두 확인되면 다음 단계로 진행할 수 있습니다.
