이 문서는 파트너 인프라인 GeoSpace에서의 준비 단계를 안내합니다. 공간 구축(건물·층·도면)이 완료되어 있어야 합니다. (공간 구축 참고)
1. 하드웨어 등록
보유한 로케이터 장비를 자산으로 등록합니다.1
하드웨어 관리 열기
하드웨어 관리 메뉴에서 우측 상단 [+ 하드웨어 등록] 을 누릅니다.
2
정보 입력
- 모델: AN-500 (현재 모바일 측위는 AN-500 기기만 지원합니다)
- S/N · UWB MAC: 기기 뒷면 라벨에 표시되어 있습니다.
- 구매일 · 보증 만료 · FW 지원: 입력 후 [등록]

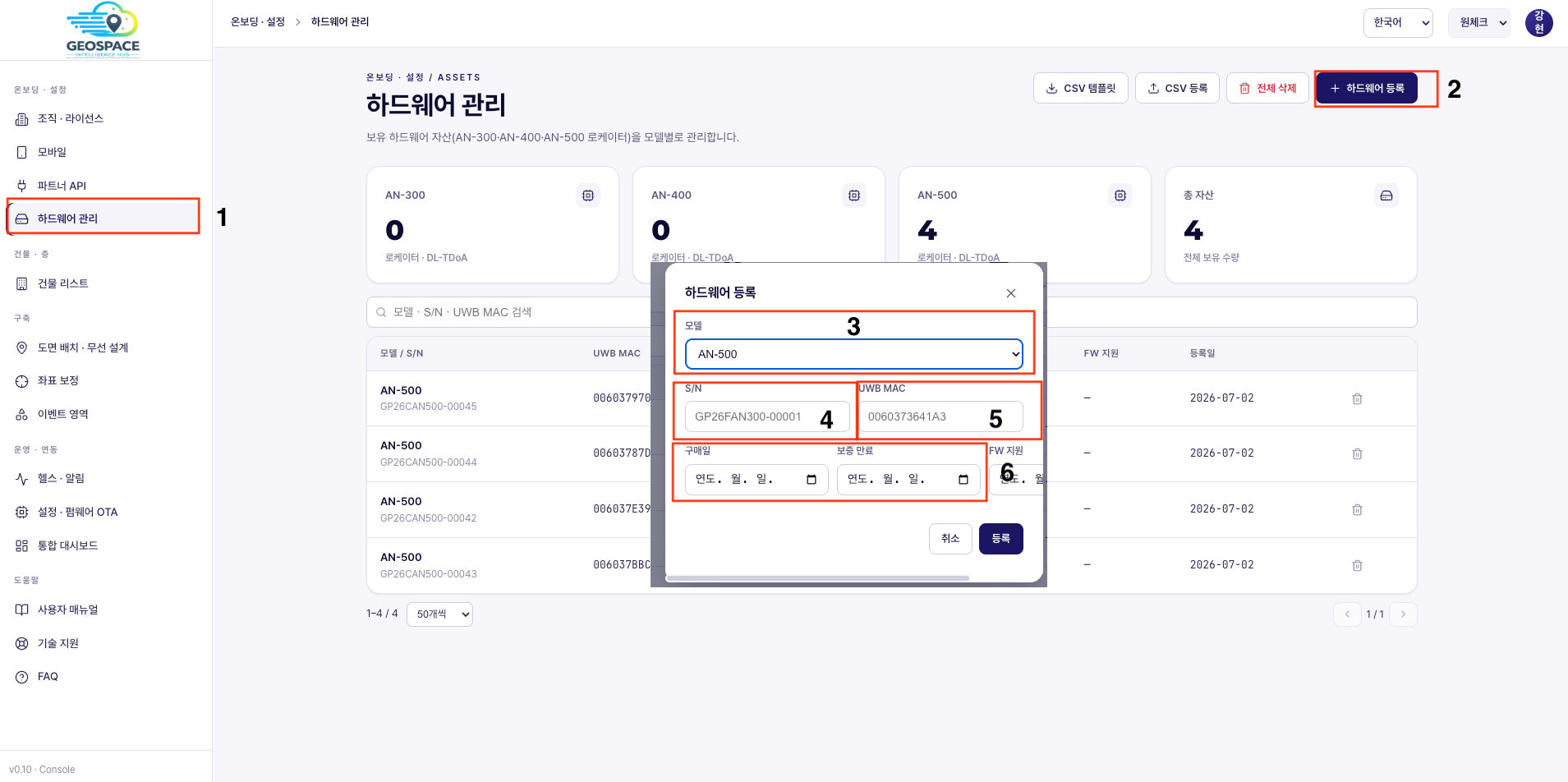

하드웨어 등록 팝업
2. 현장 설치 · 좌표 측정
설계된 위치에 실제 기기를 설치하고, 기준점을 잡아 각 앵커의 좌표를 측정합니다.1
영점(0, 0) 지정
영점을 지정하기 전에 현장 전체의 가로·세로 실제 규격을 측정합니다. 영점 위치는 측정이 가장 용이한 곳으로 자율 지정합니다.
2
각 앵커 좌표 측정 (X, Y, Z)
지정한 영점(0, 0, 0)을 기준으로 각 앵커의 물리적 위치를 측정합니다. 실제 거리 1m = 좌표 값 1 (1:1 매칭)입니다.

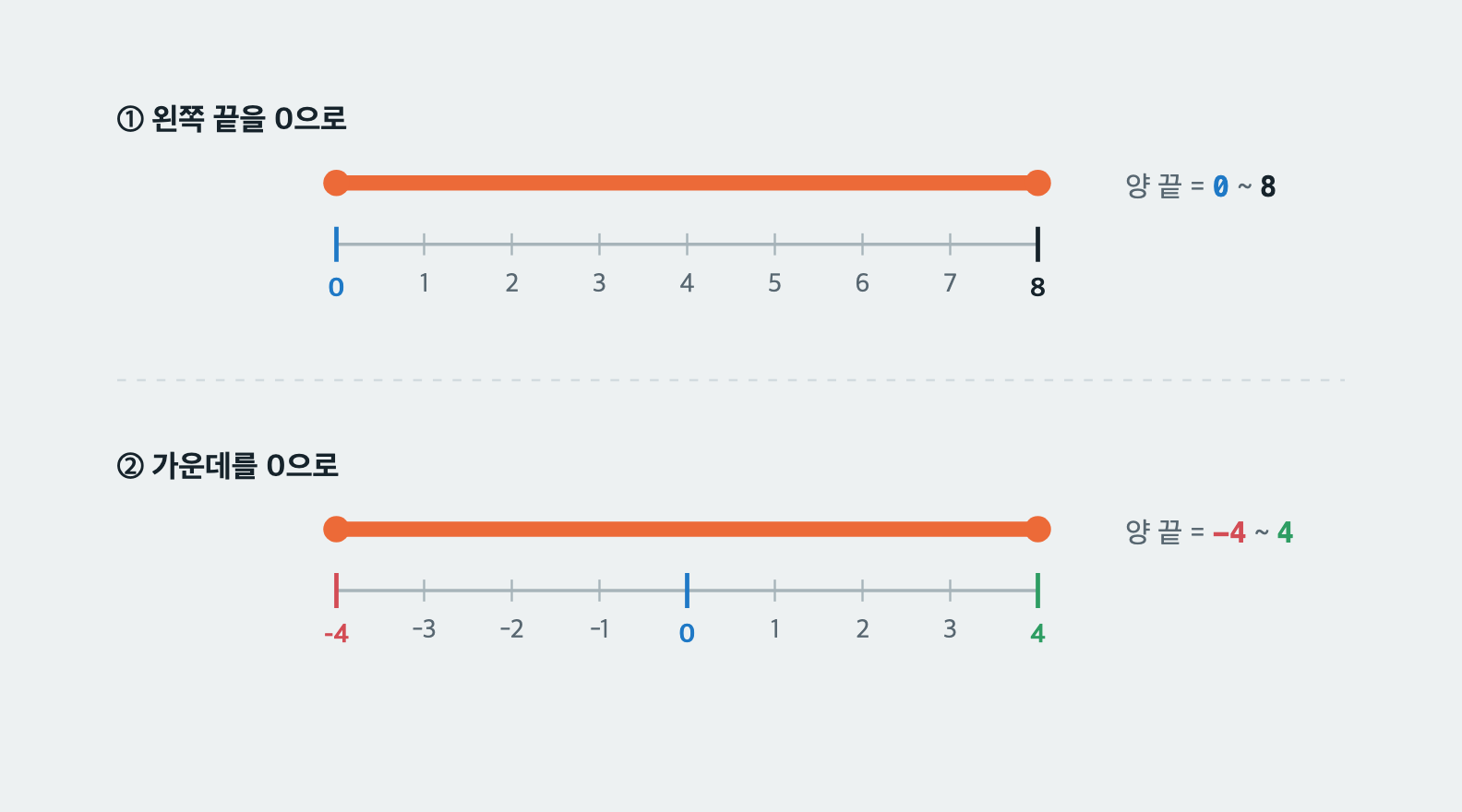

좌표는 “자로 재는 것”과 똑같습니다. 자의 0 눈금을 어디에 맞추냐에 따라 양 끝의 숫자는 달라지지만, 잰 물건의 길이는 변하지 않습니다. 좌표계도 마찬가지예요 — 영점(0,0)을 어디에 두든 방과 앵커는 그대로이고 숫자 표기만 바뀝니다.
같은 벽이라도 0의 위치만 바꾸면 양 끝 숫자가 달라진다 — 길이(8)는 그대로

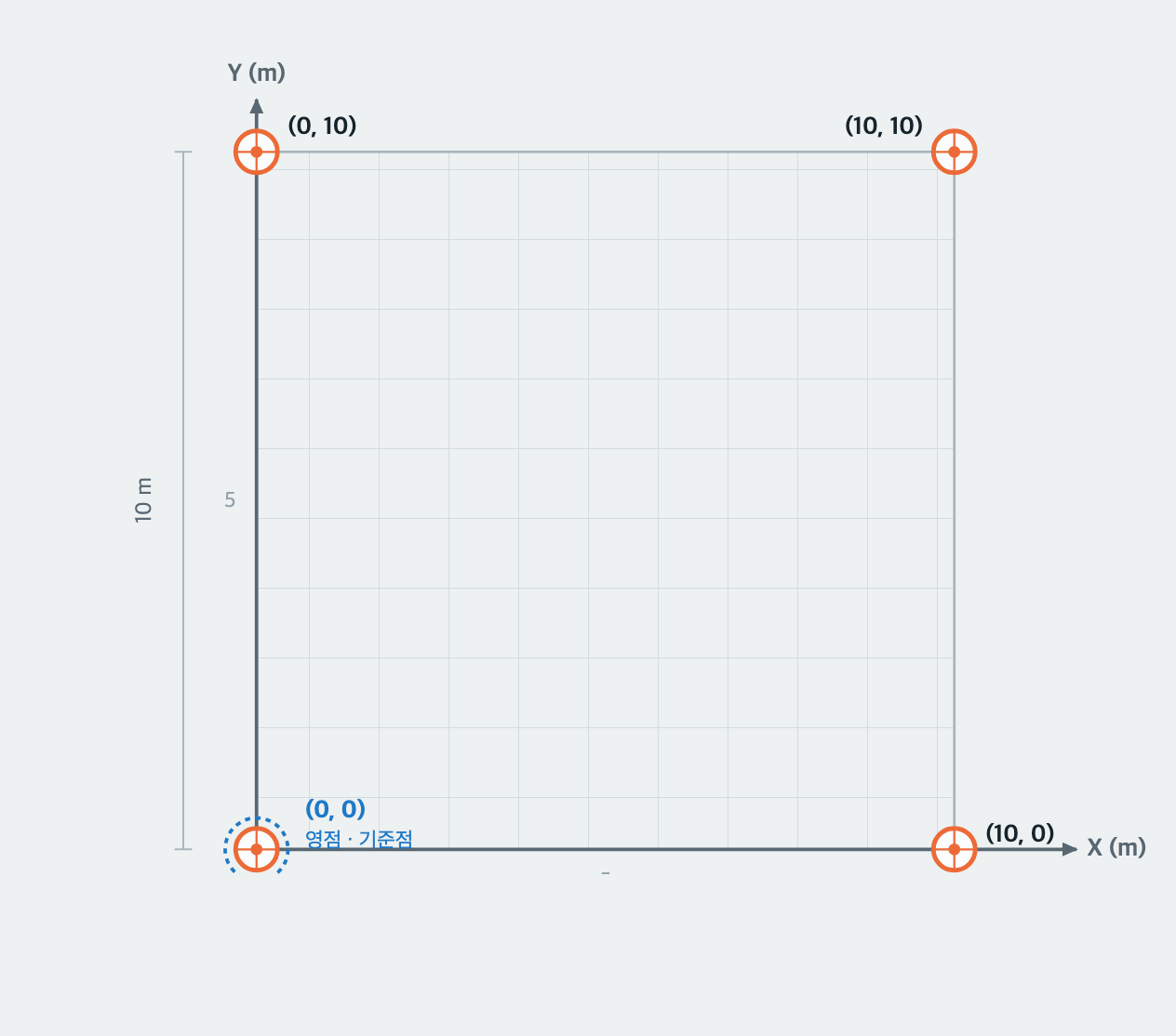

왼쪽 아래를 영점으로. 각 앵커 좌표 = (오른쪽으로 간 거리, 위로 간 거리)
Z는 설치 높이(바닥부터, 예: 2.4m)입니다.
3. 도면 배치 (SW)
측정한 로케이터를 콘솔 도면에 배치합니다. 하드웨어 선택 → 위치 배치 → 클러스터 3단계로 진행합니다.1
도면 배치 · 무선 설계 열기
도면 배치 · 무선 설계 메뉴에서 건물·층을 선택하고 [편집] 을 누릅니다.
2
1단계 · 하드웨어 선택
도면에 아직 등록되지 않은 앵커 목록에서 배치할 앵커를 선택합니다. 이미 등록된 앵커는 목록에 표시되지 않습니다.
1단계 · 하드웨어 선택
3

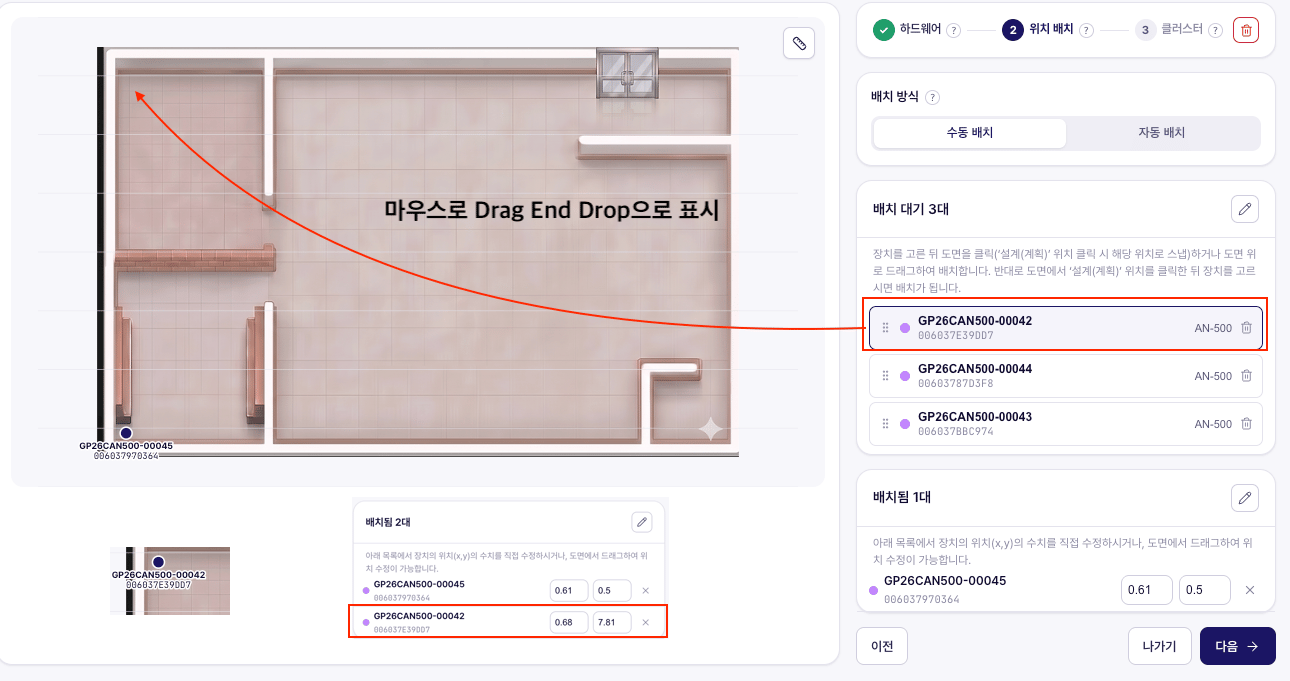

2단계 · 위치 배치
장치를 도면 위 실제 설치 위치로 드래그해 놓습니다. ‘배치됨’ 목록에서 좌표(x, y)를 직접 수정할 수 있습니다. (현장에서 측정한 좌표를 입력)
2단계 · 위치 배치 (드래그 & 드롭)
앵커는 최소 4개를, 감지 영역을 감싸는 사각형(직사각형) 형태로 배치하는 것을 권장합니다. 네 모서리에서 대상을 둘러싸야 측위가 안정적입니다. 앵커가 한쪽으로 몰리거나 일직선에 가깝게 배치되면 위치 오차가 커집니다.
4

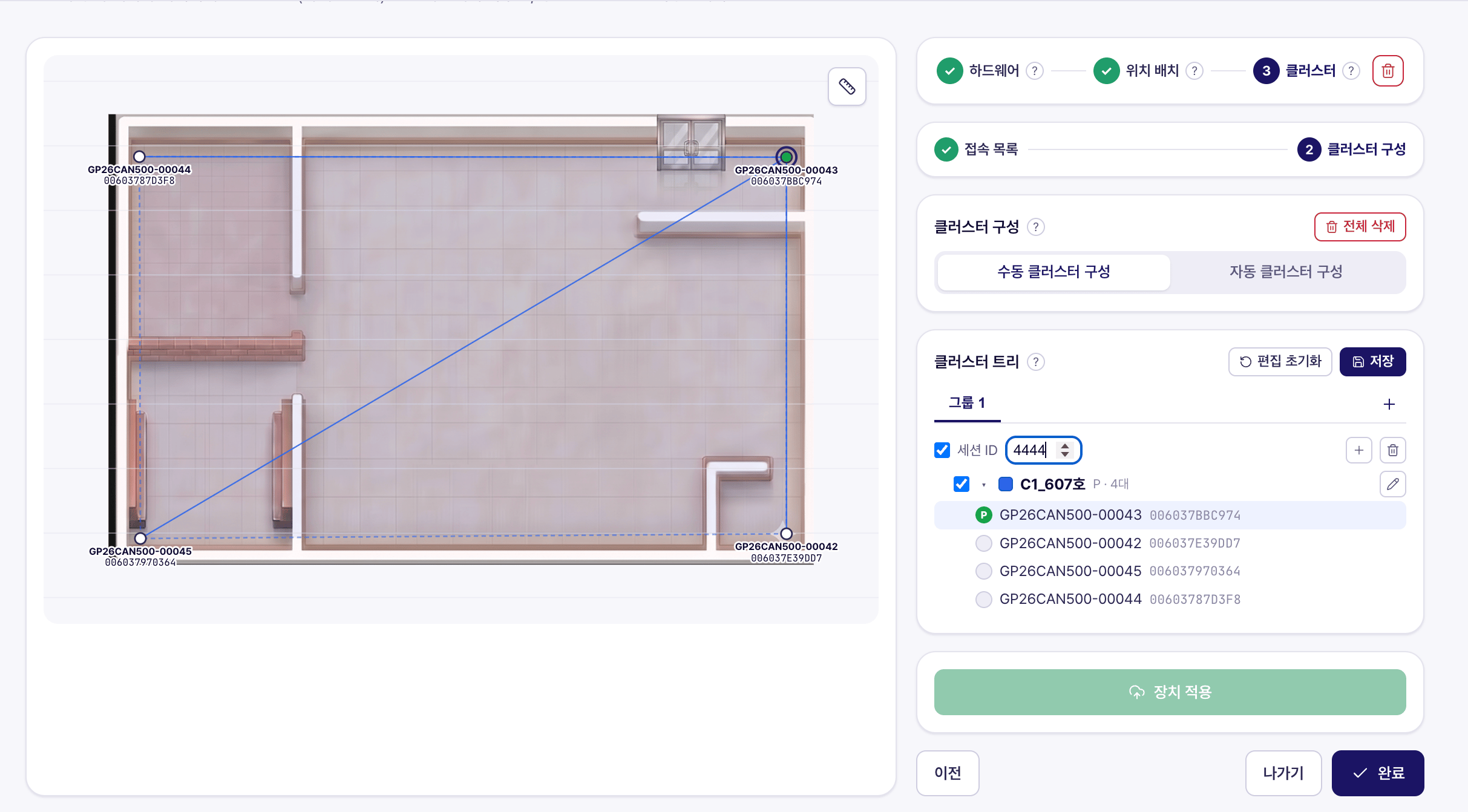

3단계 · 클러스터
마스터 앵커를 지정하고 세션 ID를 입력한 뒤 [저장] → [장치 적용] → [완료] 합니다.
3단계 · 클러스터 (마스터·세션 ID 지정)
다음 단계
측위정보 연동
파트너 키를 OneS1ght 콘솔에 등록해 연동을 켭니다.
구역 관리
연동된 도면 위에서 존/포인트를 편집합니다.
